(一)功能及原理

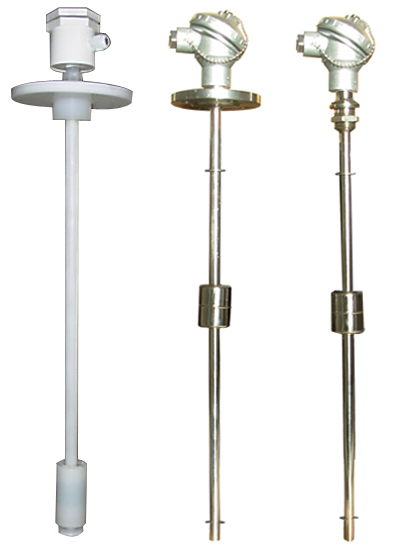

1、磁性浮球液位控制開關是工業、民用建筑、水及污水處理等行業中廣泛應用于開口容器和有壓容器的液位進行控制報警的液位開關。安全、經濟、實用、工作可靠、搭配靈活、規格品種多樣等特點。

2、 磁性浮球液位控制開關，由磁性浮球、導桿、干簧管開關、接線盒和安裝固定組件構成。磁性浮球隨被測液位的變化而沿導桿上、下運動，從而使導桿內的干簧管觸點瞬時通(或斷)，輸出相應的控制信號。

3、 干簧管觸點的瞬時通(或斷)與繼電器電路配合，可以完成多種功能的高壓、大電流的控制。由于干簧管觸點完全密封在充滿惰性氣體的玻璃內，故觸點在通斷時不產生電火花，控制相當安全。

4、 磁性浮球液位控制開關有以下幾種控制形式：

(a)進液控制

(b)進液控制及上限報警

(c)進液控制及上、下限報警

(d)排液控制

(e)排液控制及下限報警

(f)排液控制及上、下限報警

(二)技術參數

1、 介質比重：>0.5g/cm3

介質溫度：-20℃~130℃

介質壓力：0~2.5Mpa

介質粘度：0.07Pa.s

2、 控制靈敏度：10mm

3、 觸點容量：DC24V 0.5A ，AC220V 0.3A，DC24V 3A，AC220V 1.5A

觸點壽命：106 次

4、 測量范圍：200mm ~ 5000mm(超過5米可做成兩節)

5、 連接方式：法蘭DN50PN1.0或DN80PN1.0，也可螺紋連接或支架安裝，可根據客戶要求訂制。

6、 浮球尺寸：￠42，(可選￠48，￠76，￠120或客戶要求訂制)

7、 導桿：￠14、￠20

(三)使用方法

(1)安裝時，請檢查磁性浮球和浮球穩定導管的外觀，不應有彎曲、碰傷和裂紋等缺陷，磁性浮球應能在穩定導管中自由無阻礙的滑動。防爆接線盒應完整無損，上蓋應緊固。

(2)可用萬用表按給定的接線圖，配合磁性浮子的上、下運動，檢查開關的通斷是否正常。

(3)調節好上、下止檔的位置并緊固。

(4)一切正常，斷開電源后，安裝、接線。
