原理：

OPEEC超聲波流量計以速度差法為原理，測量圓管內液體流量，流體的流速與超聲波順流和逆流傳播的時間差成正比。此外還可以用相差法、頻差法等。它具有穩定性好，零點漂移小、測量精度高、量程比寬,抗干擾能力強等特點!

特點

測量流速范圍寬(0.01-12m/s)，管徑范圍大(DN15～4000mm),適用于各種管材質。

管道式結構緊湊、堅固、精度高、量程比寬、安裝簡單、壓力損失小、無機械活動部件。

外夾式傳感器、插入式傳感器可不停機安裝維護。

全中文的操作界面，使用更簡單方便。

具有兩路模擬量輸入接口可測量熱量(冷量)、壓力、溫度等參數。

可選單聲道，雙聲道，三聲道型。

防非操作人員誤動的密碼鎖保護。

技術參數：　插入式超聲波流量計管段式超聲波流量計外夾式超聲波流量計

管徑范圍DN80-4000DN20-2000DN20-4000

流速范圍(m/s)0.01～12

準確度(%)單聲道雙聲道三聲道單聲道雙聲道三聲道1.5

110.510.50.5

測量介質飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體

管道材質金屬(如碳鋼、鑄鐵、不銹鋼、鋁等)非金屬材質(如PVC,有機玻璃等)

管襯材質玻璃鋼、沙漿、橡膠等

信號輸出1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。

2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。

3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km.

4、打印機：RS-232串口模式。打印機為選配件。

5、M-BUS.

鍵 盤2×8漢字鍵盤

顯示器2×10漢字顯示或英文顯示

測量功能顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。

數據存貯可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。

環境溫度轉換器：-10～45℃(特殊環境請說明)

傳感器：-40～+60℃(常溫型)

-40～+160℃(高溫型)

傳感器材質不銹鋼和陶瓷不銹鋼和普通碳鋼常溫型為尼龍 高溫型為合金鋁

傳感器承壓能力管內部分壓力小于4.5MPaDN20～700mm小于2.5MPa與管道內壓力無關 建議不浸水工作

DN800～2000mm小于1.6MPa

傳感器防護等級IP68

轉換器防護等級壁掛式轉換器：IP65 　盤裝式轉換器：IP52 　一體式轉換器：IP67

防爆等級EXdⅡBT6

傳感器電纜長度< 500m< 500m< 300m

傳感器電纜型號專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜

工作電源AC220V, DC12～36V 0.8A (可選)

轉換器外形尺寸 壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm

傳感器外形尺寸220×?20(桿部)×?50(連接部)mm見管段傳感器數據表60×40×35mm

轉換器重量壁掛式：1.2Kg　 盤裝式：0.8Kg 　一體式：1.4Kg

傳感器重量0.7Kg/支見管段傳感器數據表0.2Kg/支

熱量測量功能測量供熱量、熱損耗、入口溫度、出口溫度

應用：

自來水、河水、海水、冷卻水、化工液體、潤滑油飲用水

柴油、燃油

化工液體

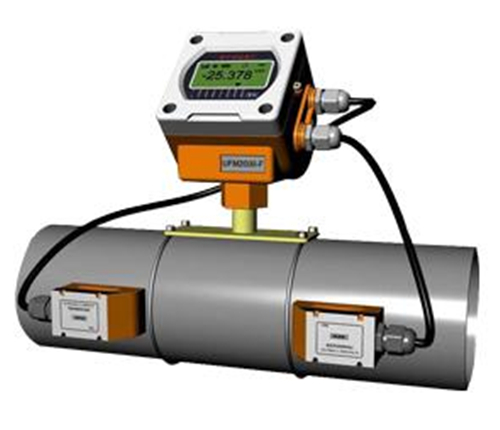

傳感器及安裝示意圖：

1 按測量的管徑分為:

標準型：適用管徑DN50～4000mm

微型：適用管徑DN20～40mm

2 按被測介質溫度分為:

常溫型：適用溫度-30℃～+60℃

高溫型：適用溫度-30℃～+160℃
